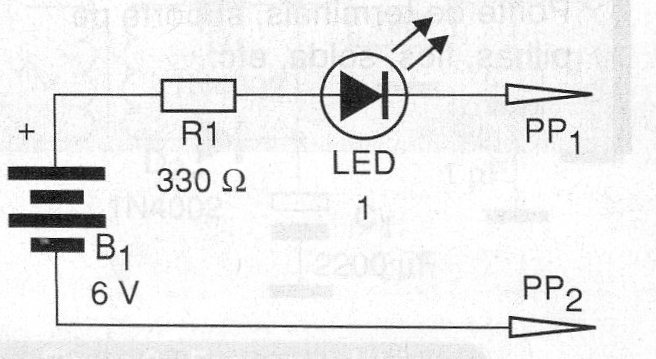

La figura 1 presenta una sencilla prueba de continuidad que puede ser utilizado no sólo en los componentes y circuitos así como pruebas de conductividad clases de series elementales.
El circuito opera con una corriente de prueba muy baja, lo que significa que se puede probar la mayor parte de los componentes electrónicos delicados sin el peligro de que están sobrecargados.

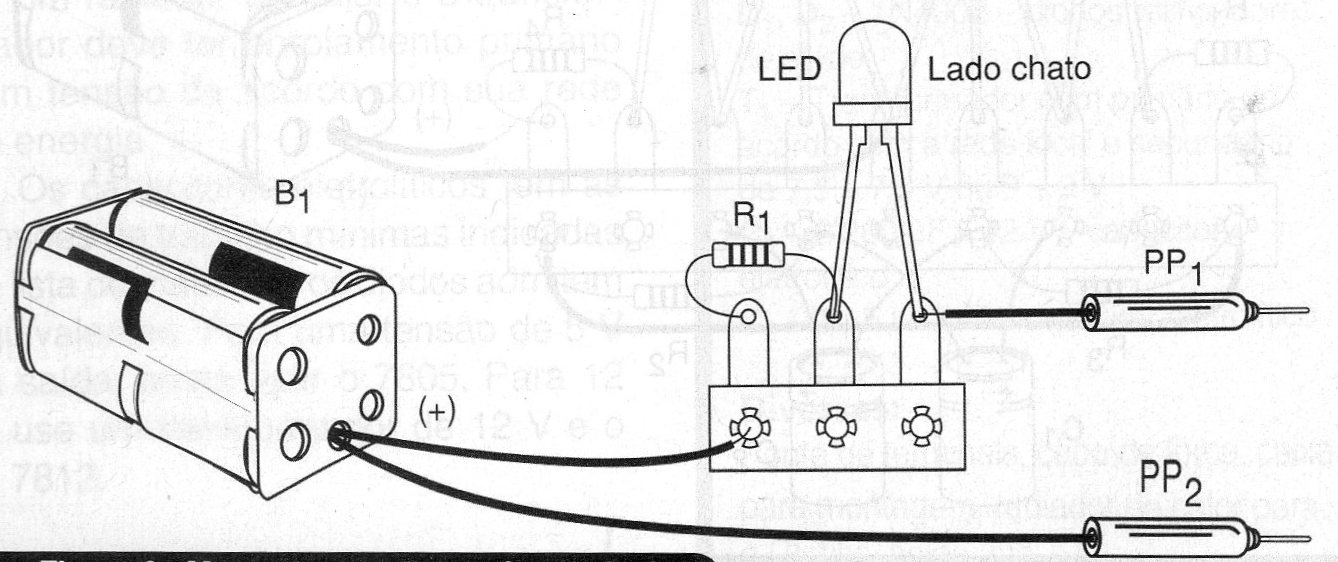

El montaje se puede realizar sobre un puente terminal como se muestra en la Figura 2.
El LED es de cualquier color, y su polaridad, dado el lado plano de la cubierta debe observada, pues si se invierte, el circuito no funciona.
Para probar, mantenga una sonda en el otro. El LED debe encenderse. Para utilizar las sondas ponga en contacto en los terminales de los componentes a ensayar. Si el LED se enciende hay continuidad.
Nunca use el probador en cualquier circuito conectado ya que esto puede causar daños a los componentes del circuito o del probador.
El circuito también funciona con dos pilas pequeñas, es decir, la tensión de alimentación 3 V.
Lista de los materiales
LED1 - LED rojo o cualquier color
PP1, PP2 - sondas rojas y negras
R1 - 330 ohmios x 1/8 W - resistor - naranja, naranja, naranja
B1 - 6 V - 4 pilas pequeñas
Varios:
Soporte de la batería, puente de terminales, cables, soldadura, etc.
