El aparato, en su parte mecánica tiene una lámina de metal y dos electroimanes enrollados en clavillos. Cuando acoplamos este dispositivo a un circuito electrónico, la lámina entra en vibración a una velocidad que depende de las características del circuito electrónico.
Si la vibración es lenta, tenemos un pequeño metrónomo o imitación del tic-tac de un reloj mecánico. Si la vibración es rápida tendremos el sonido de una bocina o un timbre.
La finalidad básica del proyecto tanto puede ser recreativa como también para demostrar el funcionamiento del electroimán y en una escala más avanzada, el funcionamiento de un multivibrador astable.
Cómo funciona
La parte electromecánica consta de dos pequeños electroimanes enrollados en clavos comunes. Entre ellos se fija una lámina de metal (pedazo de lata) que puede vibrar con cierta facilidad. En la condición de reposo, la lámina no se apoya en ninguno de los electroimanes.
Cuando alimentamos alternativamente uno u otro electroimán, la lámina es atraída entrando en vibración.
Para activar los electroimanes utilizamos un circuito electrónico que consiste en un multivibrador asequible. En este circuito tenemos dos transistores (Q1 y Q2) que funcionan como llaves electrónicas, conectando y apagando la corriente de los electroimanes, a una velocidad que depende de C1 y de C2.
Para capacitores pequeños (valores bajos) tenemos cargas y descargas rápidas, que hacen que el cambio de estado de los transistores sea muy rápido. En estas condiciones la lámina vibra. En la condición en que colocamos capacitores mayores, el cambio de estado es lento y la lámina cambia de estado pasando de un lado a otro con un chasquido.
En el montaje de este aparato se pueden experimentar valores de capacitores en una amplia gama de valores.
La alimentación del circuito se realiza por pilas comunes o fuentes de 6 V con corriente de al menos 200 mA.
Montaje

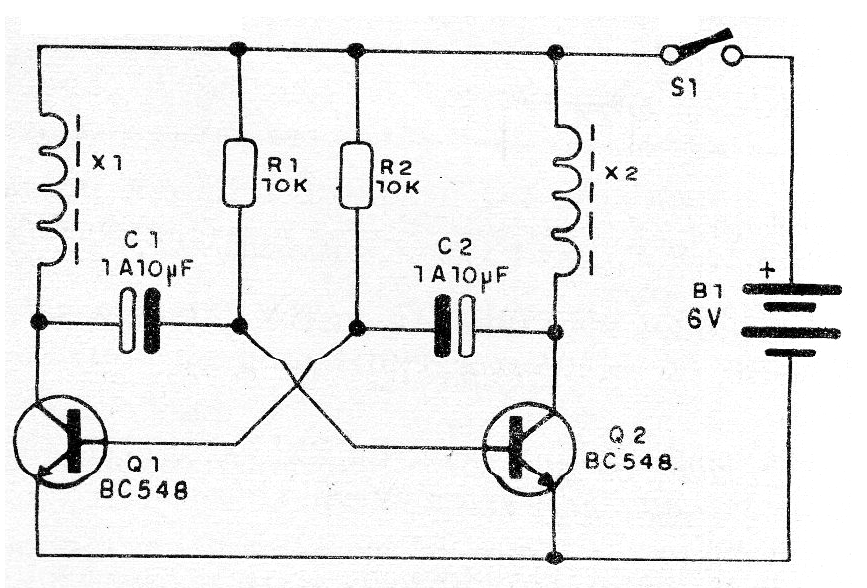

En la figura 1 tenemos el diagrama completo del aparato.

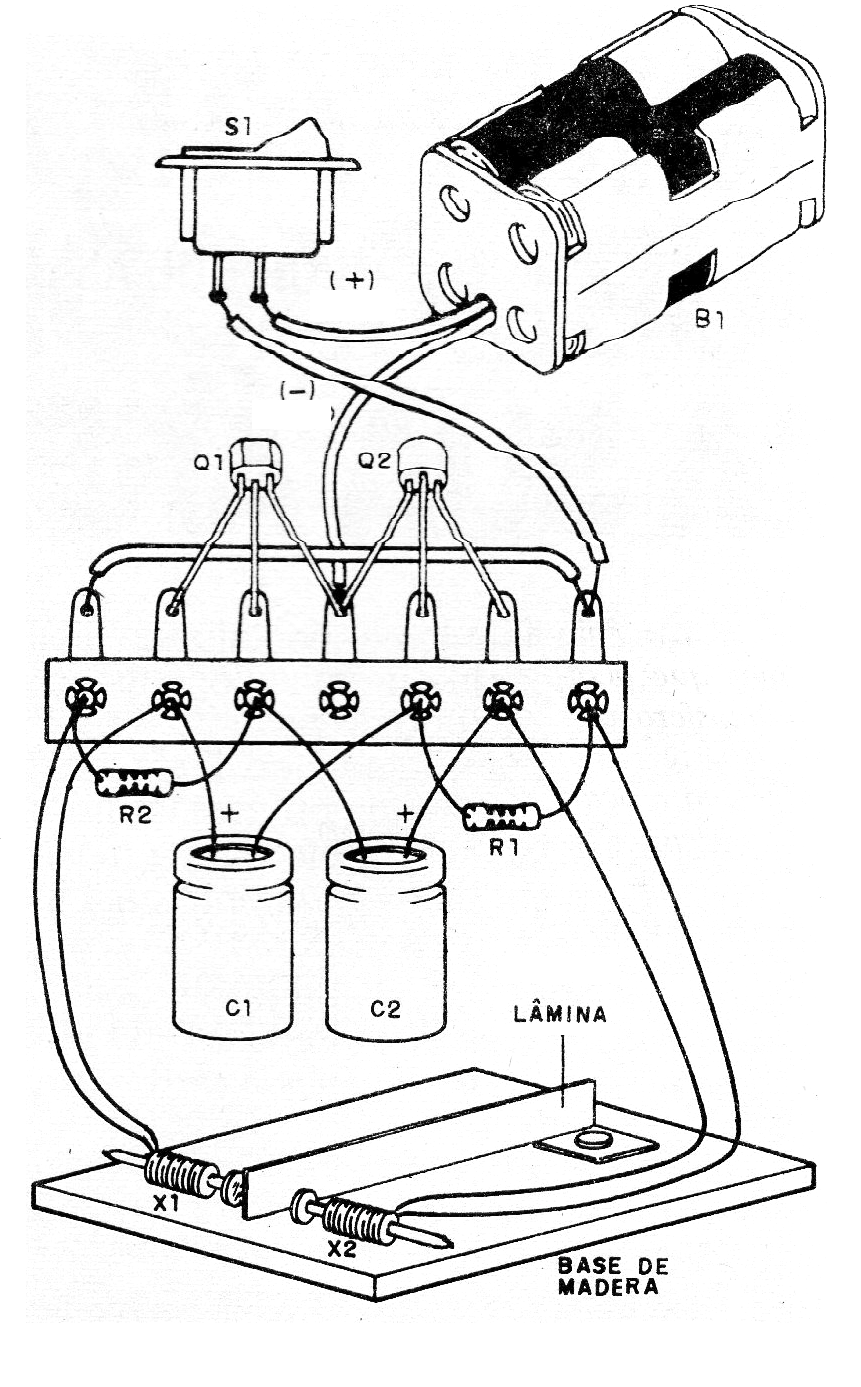

En la figura 2 tenemos la disposición de los componentes en el montaje real.
Los dos clavos se pueden fijar en pequeños tapones en la banda lateral. En cada clavo enrollamos de 200 a 500 vueltas de alambre esmaltado bien fino.
Las puntas deben ser raspadas en los puntos de soldadura.
Los componentes son soldados en el puente de terminales. La polaridad de los capacitores, la posición de cada transistor y la polaridad de las pilas debe ser observada.
Uso
Sólo tienes que conectar la alimentación y observar el movimiento de la cuchilla, haciendo posibles ajustes para tener una mejor vibración.
Lista de material
Q1, Q2 - BC548 o equivalente - transistores NPN
X1, X2- electroimanes- ver texto
S1- Interruptor simple (opcional)
C1, C1- 1 uF a 100 uF- capacitores electrolíticos
R1, R2- 10 k ohms x 18 W resistores - marrón, negro, naranja
B1- 6 V - 4 pilas
Varios: puente de terminales, soporte de pilas, base para montaje, pequeños clavos, hilos, soldadura, etc.
