Samuel Morse fue el inventor del telégrafo, que es un sistema eléctrico de comunicaciones, capaz de enviar y recibir mensajes.
En ese sistema, lo que tenemos es una llave que interrumpe y establece la corriente en un circuito, funcionando como transmisor.
Distante, en la estación receptora, tenemos un dispositivo cualquiera que pueda ser accionado por la corriente y percibido por alguien.
En el sistema de Morse había un electro-imán que atraía una plancha, haciendo un ruido, cada vez que la llave estaba cerrada. En el nuestro, tenemos un indicador luminoso, un LED que se enciende cuando la llave es accionada.
El código que Morse inventó era simple, un toque de corta duración en la clave era un punto y un toque de mayor duración era un rastro. Al juntar puntos y trazos era posible codificar símbolos, números y letras (ver en el sitio Código Morse).
Así, un toque corto y un toque más largo corresponde a la letra A. Los operadores entrenados pueden enviar y recibir mensajes codificados rápidamente.
Hasta hoy en muchos casos este tipo de mensajes todavía se utiliza, debiendo los operadores tener cursos para usar el código en situaciones de emergencia.
Nuestro telégrafo se puede utilizar con hilos de hasta 100 metros de largo.

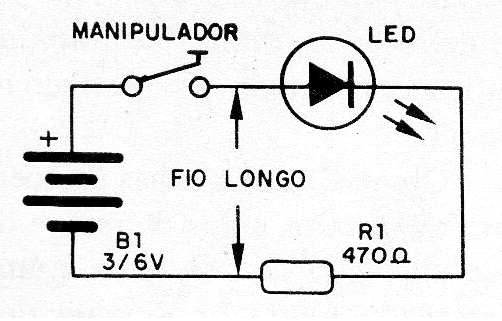

En la figura 1 tenemos el diagrama completo del telégrafo.

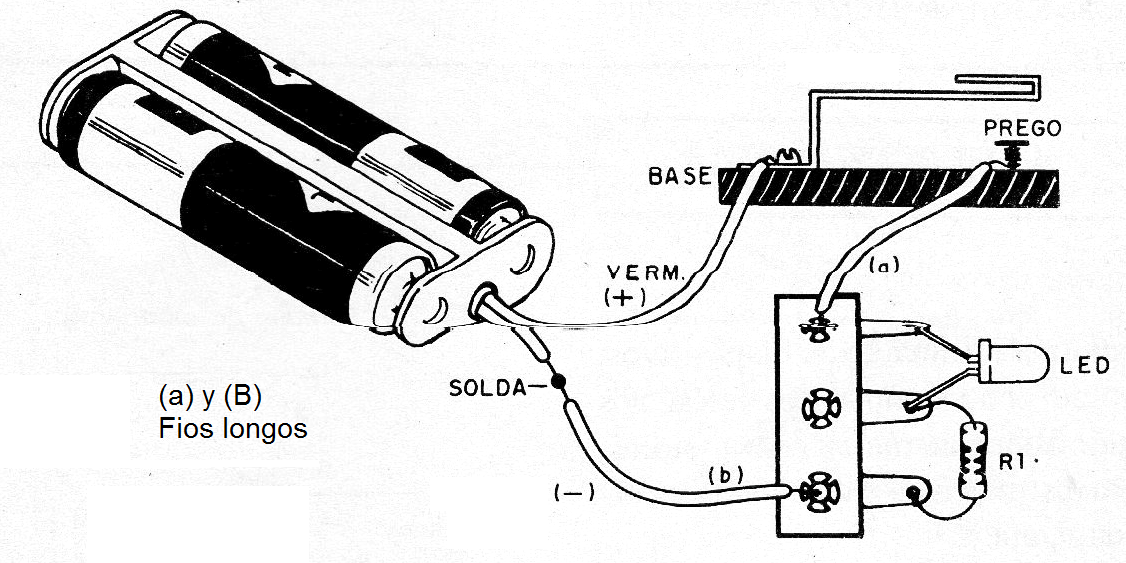

En la figura 2 tenemos el aspecto del montaje, Los hilos (a) y (b) pueden ser muy largos.
El manipulador puede ser fabricado con una plancha de metal, una base de madera y un pequeño clavo. El LED de poder de cualquier tipo o color. La resistencia es de 1/8 W y su valor puede quedar entre 470 ohmios y 1k.
Para las pilas se debe utilizar un soporte y la interconexión entre las estaciones debe realizarse con hilos finos aislados. Para usar es sólo apretar el controlador y comprobar si el LED se enciende.
¿Qué explicar?
• Busque en una enciclopedia o internet algo sobre los telégrafos
• Busque el código Morse e intente enviar y recibir mensajes mediante el uso
• Busque telegramas antiguos o información sobre los telégrafos antiguos
• Explique cómo el telégrafo evolucionó para hacerlo, módem y luego internet.
Lista de materiales:
B1- 3 V - 2 pilas
M - manipulador
R1 - 470 ohms a 1 k - resistor
LED - LED común
Varios:
Soporte de pilas, puente de terminales, hilos, soldadura, etc.
