Generador de pulsos TLC556 (CIR26028S)

Written by: Newton C. Braga
Category: Banco de circuitos

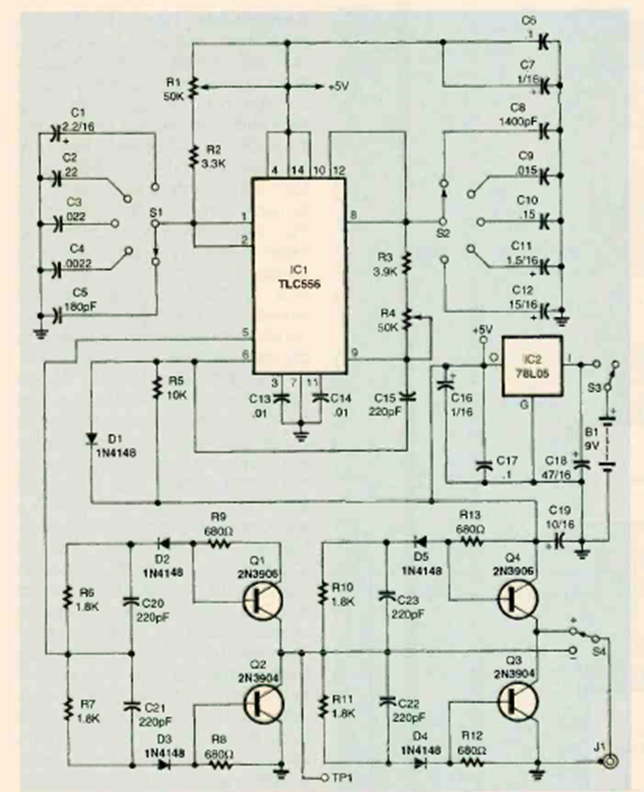

Usando un CMOS 555 dual, este circuito muy útil en el banco de trabajo fue encontrado en la edición de julio de 1998 de la revista Electronics Now. El circuito está alimentado por batería.




| Clique na imagem para ampliar |
