Sensor UV con válvula UVTRON (CIR25341S)

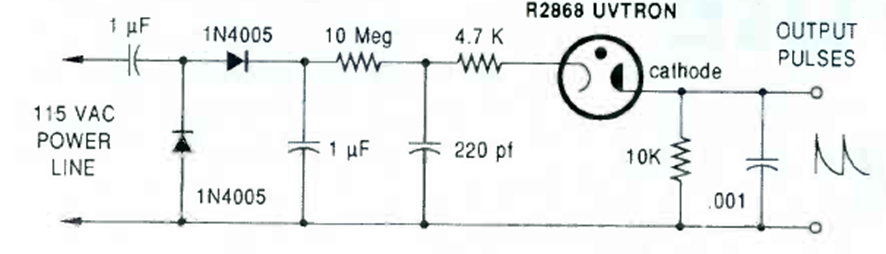

La válvula UVTRON es un sensor de radiación ultravioleta. En este circuito de Radio Electronics de abril de 1990 tenemos un detector de llama.

| Clique na imagem para ampliar |
