Protector de altavoz (CIR25421S)

Written by: Newton C. Braga
Category: Banco de circuitos

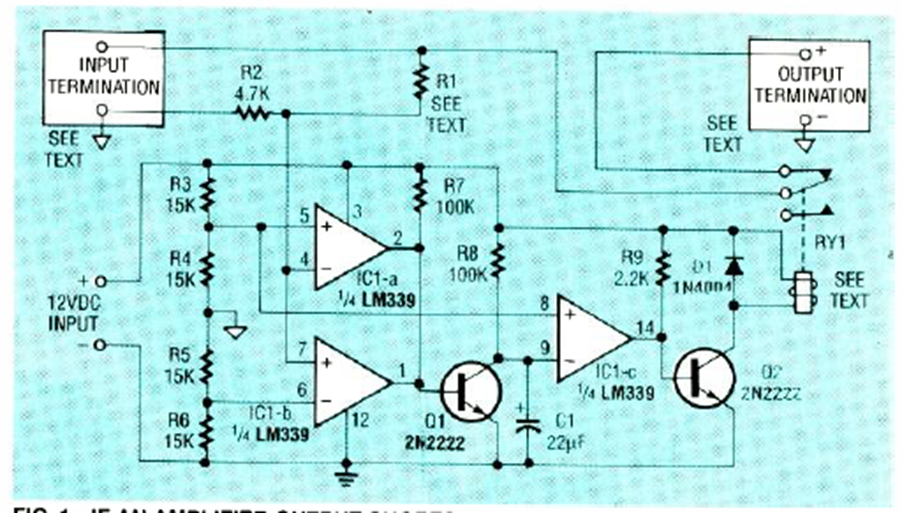

Encontramos este circuito que protege a los altavoces de las sobretensiones que se producen cuando se enciende el amplificador en un Radio Electronics de agosto de 1991.




| Clique na imagem para ampliar |
