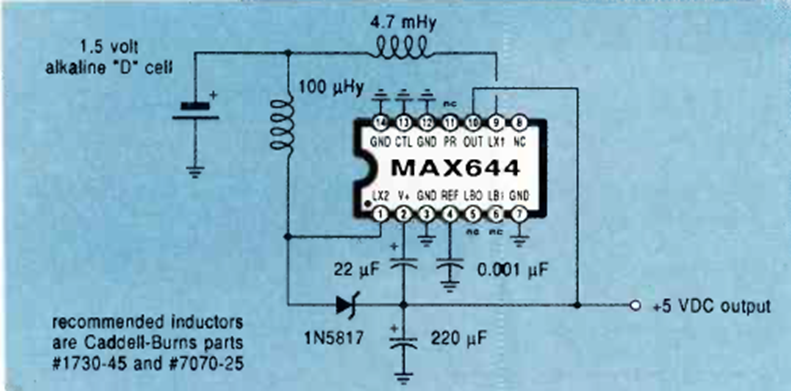

Este circuito se utilizó con un MAX644 y se encontró en la revista Radio Electronics de abril de 1989. El circuito es para una salida de corriente de 50 mA y una tensión de 5 V.
Tenemos aquí una versión interesante de la alarma temporizada que puede usar los tipos más...
El circuito mostrado en la figura 1 combina señales de dos frecuencias pudiendo ser empleado en...
En el oscilador mostrado en la figura 1, la frecuencia de operación depende de los componentes de la...
