Generador universal rectangular 4046 (CIR25789S)

Written by: Newton C. Braga
Category: Banco de circuitos

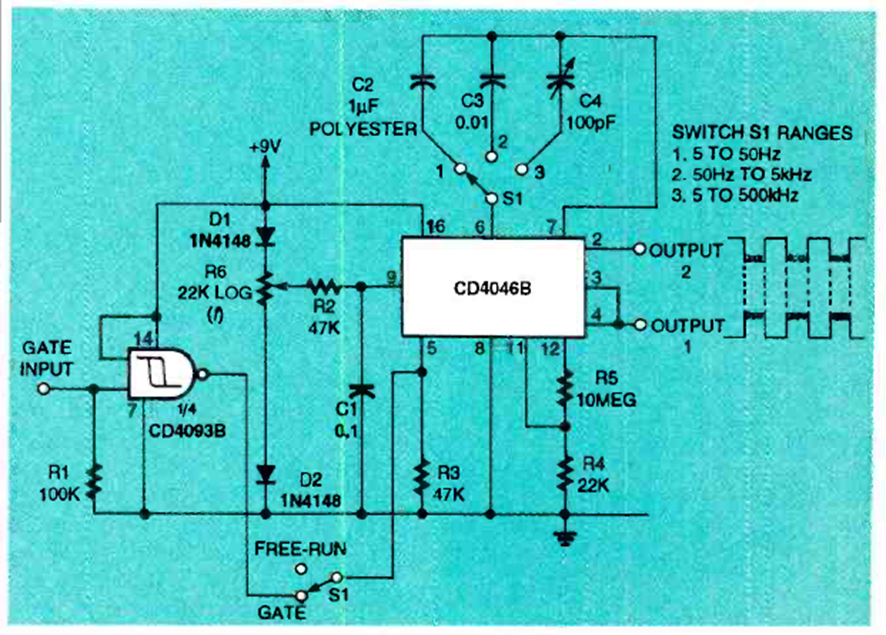

Este circuito utiliza un PLL poco común que es el 4046 CMOS. Lo encontramos en la revista Electronics Now de octubre de 1994. El circuito también utiliza una puerta 4093 como disparador.




| Clique na imagem para ampliar |
