Inversor 15W (CIR25404S)

Details: Written by: Newton C. Braga; Category: Banco de circuitos

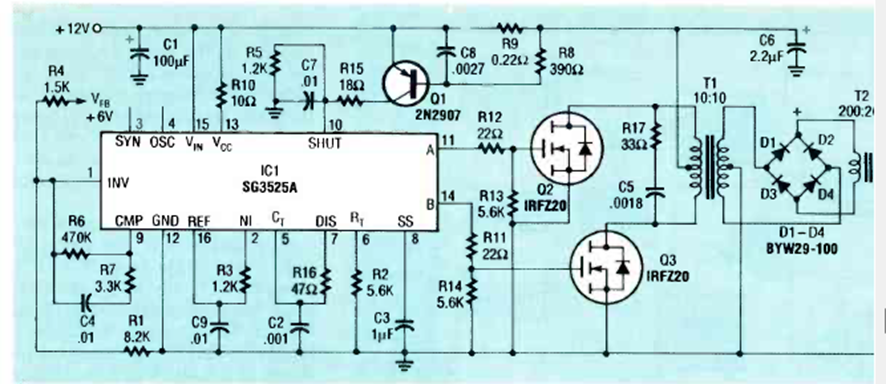

Este circuito es de una revista Radio Electronics de abril de 1991. El circuito utiliza transistores MOSFET de potencia y un circuito integrado de la época.

| Clique na imagem para ampliar |
