Sonda lógica infrarroja (CIR25902S)

Written by: Newton C. Braga
Category: Banco de circuitos

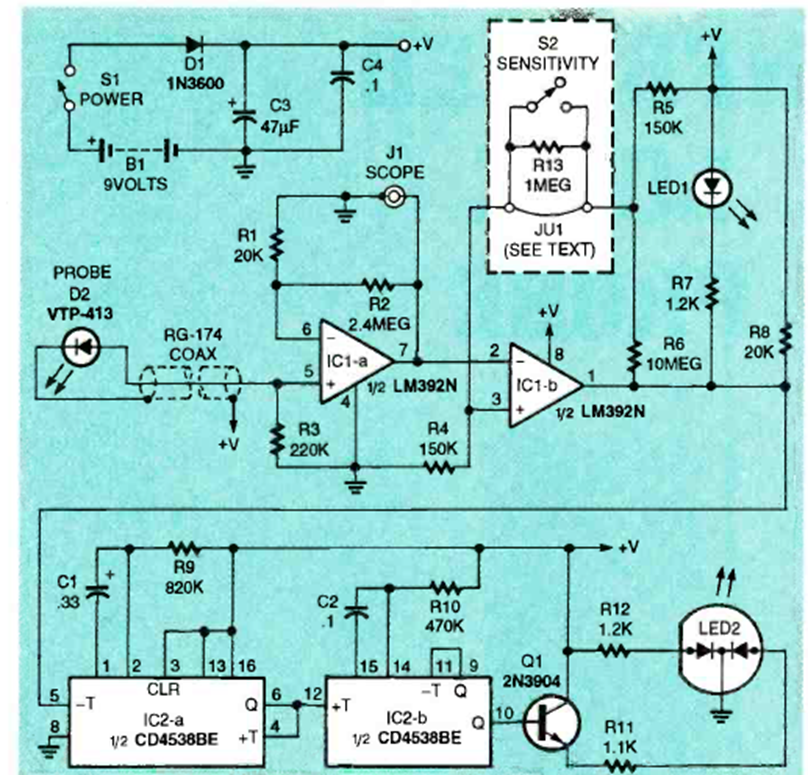

Este circuito fue descrito en un artículo de la revista Electronics Now en diciembre de 1995. El circuito utiliza circuitos integrados que aún son bien conocidos hoy en día.




| Clique na imagem para ampliar |
