Amplificador LM3876 (CIR25743S)

Details: Written by: Newton C. Braga; Category: Banco de circuitos

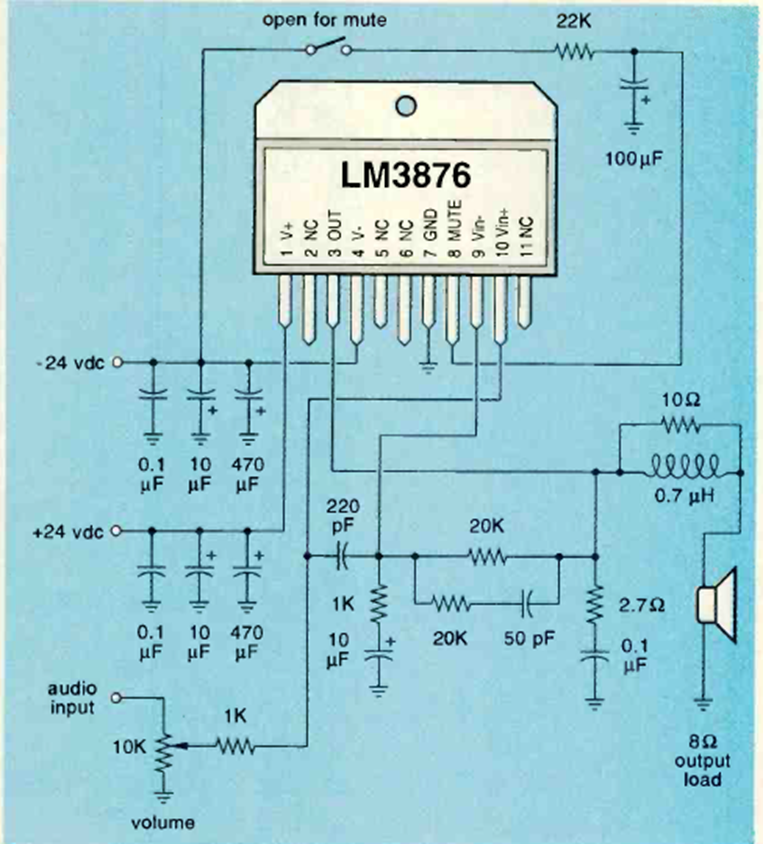

Este amplificador de audio híbrido de National Semiconductor se encontró en la edición de junio de 1994 de la revista Electronics Now. Se alimenta a 24 V.

| Clique na imagem para ampliar |
