Generador de dientes de sierra no lineal (CIR25693S)

Written by: Newton C. Braga
Category: Banco de circuitos

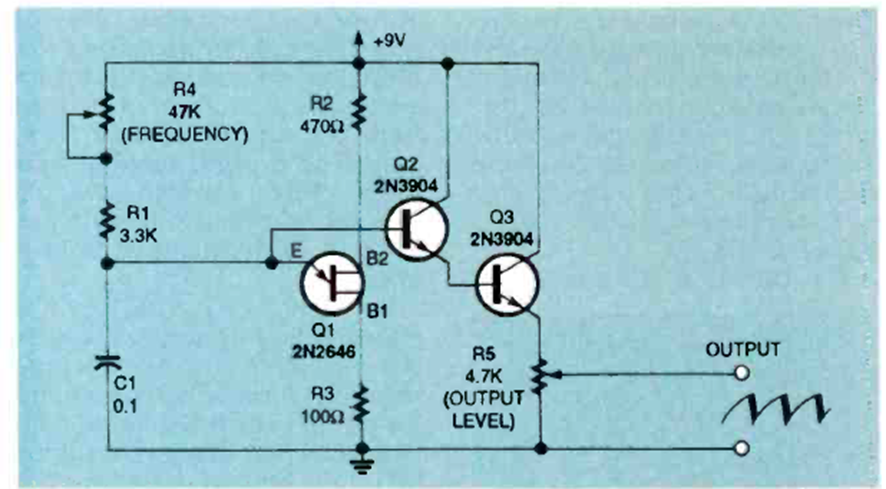

Utilizando un transistor unijuntura y dos transistores bipolares, este circuito genera una señal de 25 Hz a 3 kHz. El circuito es de una edición de enero de 1994 de la revista Electronics Now.




| Clique na imagem para ampliar |
