Probador de continuidad ajustable (CIR25766S)

Written by: Newton C. Braga
Category: Banco de circuitos

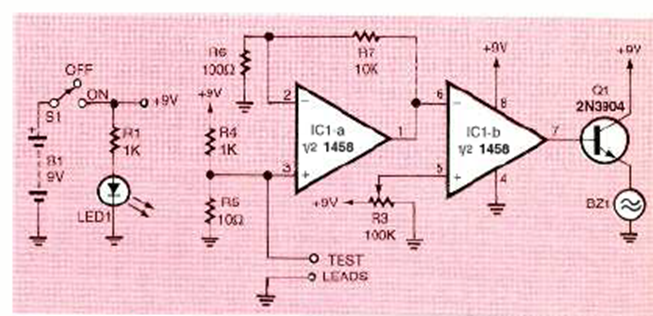

Encontramos este circuito en la revista Electronics Now de agosto de 1994. El circuito se basa en el circuito operacional dual MC1458 que es equivalente al 741. La indicación es mediante un zumbador.




| Clique na imagem para ampliar |
