Interfaz TTL con acoplador óptico (CIR25513S)

Written by: Newton C. Braga
Category: Banco de circuitos

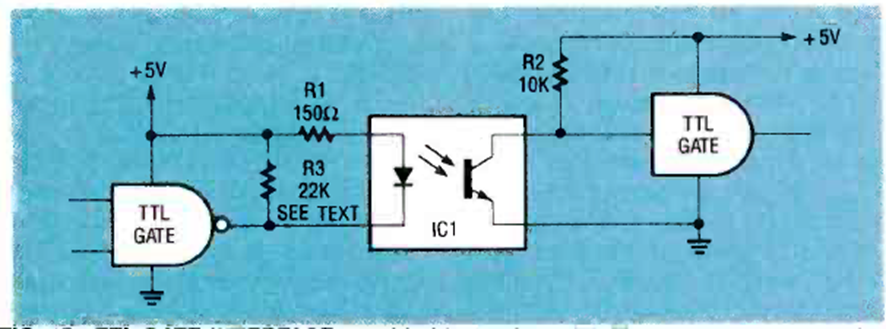

En la figura tenemos la forma de acoplar dos circuitos TTL utilizando un acoplador óptico para obtener aislamiento. El circuito aparece en la revista Radio Electronics de agosto de 1992.
