Pequeño amplificador para tocadiscos LM386 (CIR25322S)

Written by: Newton C. Braga
Category: Banco de circuitos

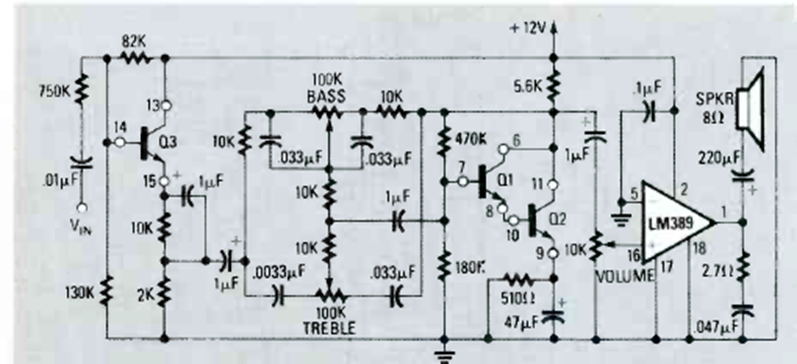

Este circuito de bajo consumo fue descubierto en la edición de marzo de 1990 de la revista Radio Electronics. Consiste en una solución de control de tono para tocadiscos portátiles.




| Clique na imagem para ampliar |
