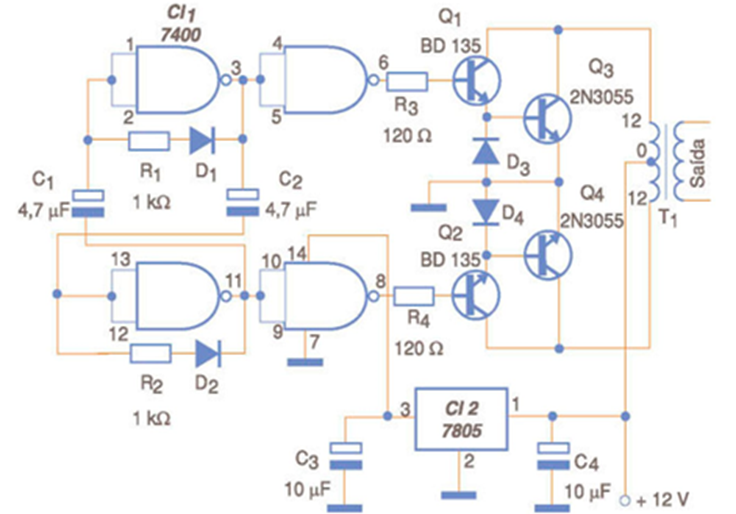

El circuito inversor mostrado en la figura proporciona una tensión de alrededor de 110 V con una forma de onda rectangular con una ligera distorsión que, en cierto modo, la acerca a una forma sinusoidal y una frecuencia de alrededor de 60 Hz. La potencia ronda los 20 W, dependiendo de la eficiencia del transformador utilizado, lo que hace que el circuito sea interesante para alimentar dispositivos que no son sensibles a la forma de onda de entrada, como afeitadoras, lámparas incandescentes, etc. Los transistores de potencia deben estar equipados con disipadores de calor. El transformador tiene un secundario de 12 V + 12 V con una corriente de 3 A. Se pueden utilizar transformadores con corrientes menores, pero también tendremos una potencia de salida menor. El circuito integrado del oscilador TTL debe ser alimentado con 5 V, voltaje que es proporcionado por un regulador 7805. Dado que solo se alimenta un IC, no será necesario utilizar un disipador de calor en el regulador. Los senderos recorridos por las corrientes más fuertes deben ser más anchos. Los transistores de potencia 2N3055 deben montarse sobre buenos disipadores de calor, preferiblemente en el exterior de la caja que albergará el conjunto.
