Amplificador de vídeo (CIR25489S)

Written by: Newton C. Braga
Category: Banco de circuitos

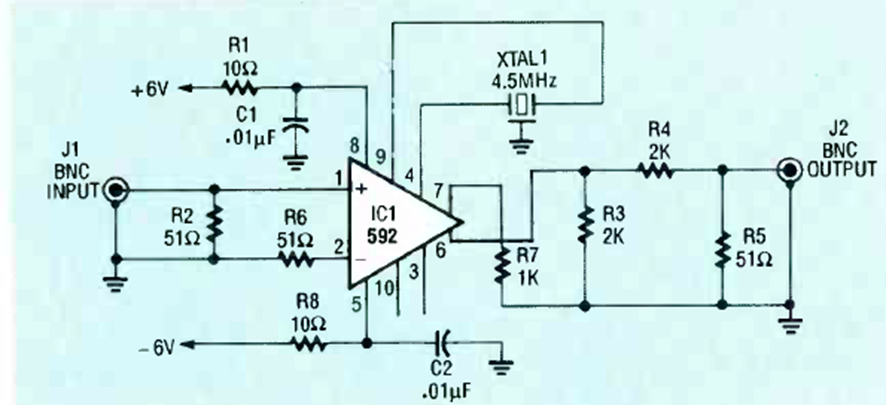

Encontramos este amplificador de 4,5 MHz para señales de vídeo de televisores analógicos antiguos en la edición de junio de 1992 de la revista Radio Electronics. Utiliza un circuito integrado 592.




| Clique na imagem para ampliar |
