Dividir por 17 con el 4017 (CIR25215S)

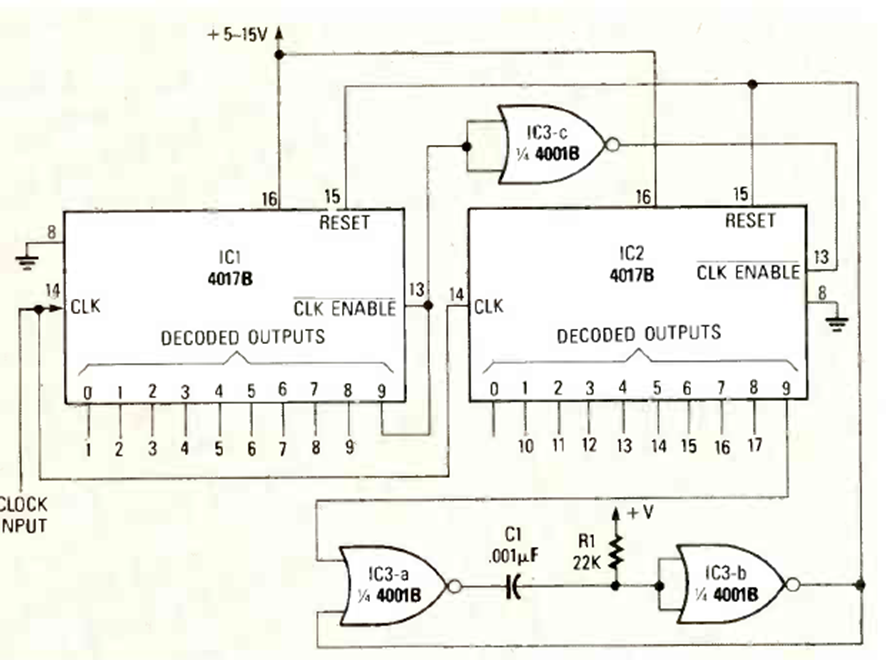

En la figura tenemos la forma de dividir la frecuencia de una señal por 17 utilizando el 4017. Se requieren circuitos CMOS adicionales.

| Clique na imagem para ampliar |
