Voltímetro de barra LM3914 con fuentes de alimentación independientes (CIR25475S)

Written by: Newton C. Braga
Category: Banco de circuitos

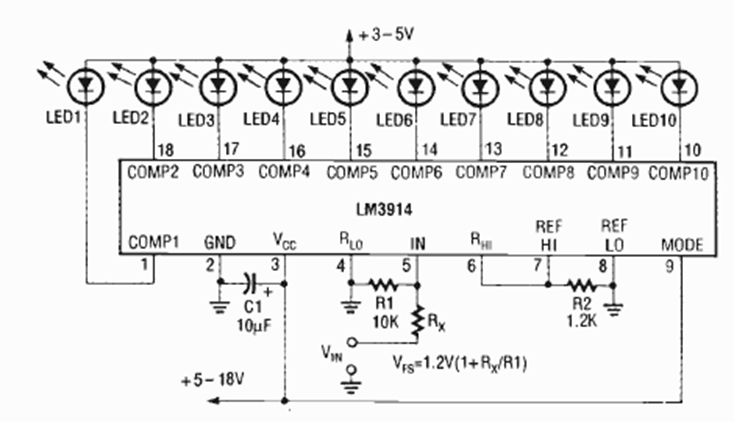

Este circuito se encontró en la revista Radio Electronics de marzo de 1992. El circuito de 10 LED tiene dos fuentes de alimentación independientes y Rx depende del rango de voltajes medidos según la fórmula.
