Voltímetro de punto móvil LM3914 de bajo consumo (CB25476S)

Written by: Newton C. Braga
Category: Banco de circuitos

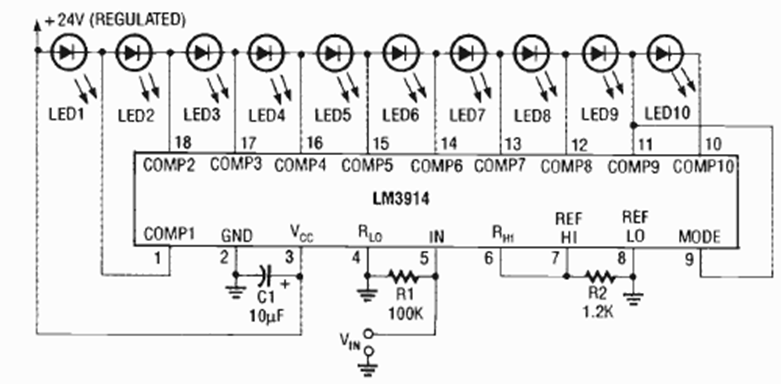

Con un solo LED en la escala, este voltímetro tiene bajo consumo. El circuito fue encontrado en la edición de marzo de 1992 de la revista Radio Electronics.




| Clique na imagem para ampliar |
