Relé fotosensible con 741 (CIR25498S)

Written by: Newton C. Braga
Category: Banco de circuitos

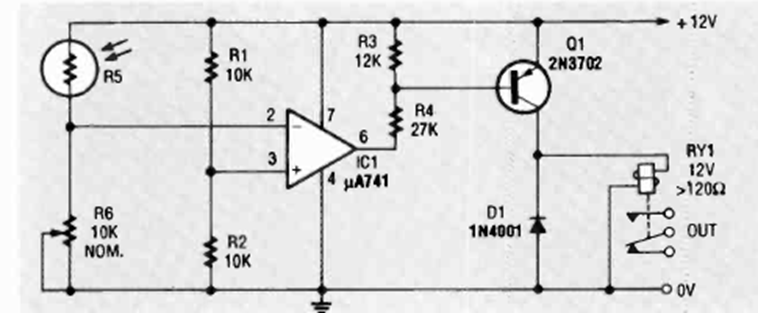

Este circuito para relés de 12 V se encontró en la edición de julio de 1992 de la revista Radio Electronics. El circuito está ajustado en R6.




| Clique na imagem para ampliar |
