VCO disparado 4046 (CIR25777S)

Written by: Newton C. Braga
Category: Banco de circuitos

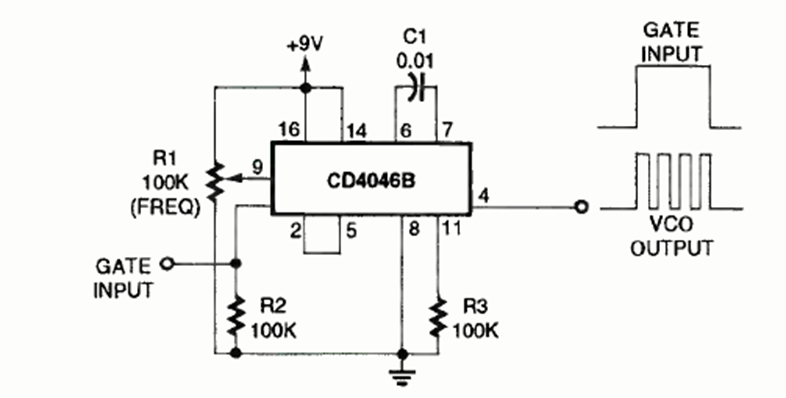

Encontramos este circuito que utiliza la puerta OR interna del 4046 en una revista Electronics Now de agosto de 1997. El rango de frecuencia depende de C1.




| Clique na imagem para ampliar |
