Alarma de sombra de precisión 741 (CIR25499S)

Written by: Newton C. Braga
Category: Banco de circuitos

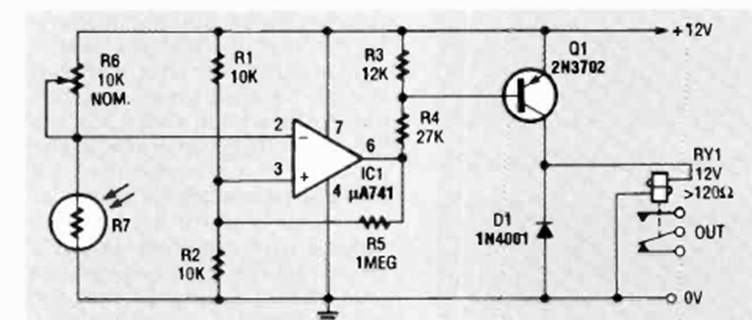

Este circuito se encontró en la edición de julio de 1992 de la revista Radio Electronics. El ajuste de sensibilidad se realiza en R6. La tensión de alimentación depende de la del relé.




| Clique na imagem para ampliar |
