Inyector y seguidor de señal (CIR25731S)

Written by: Newton C. Braga
Category: Banco de circuitos

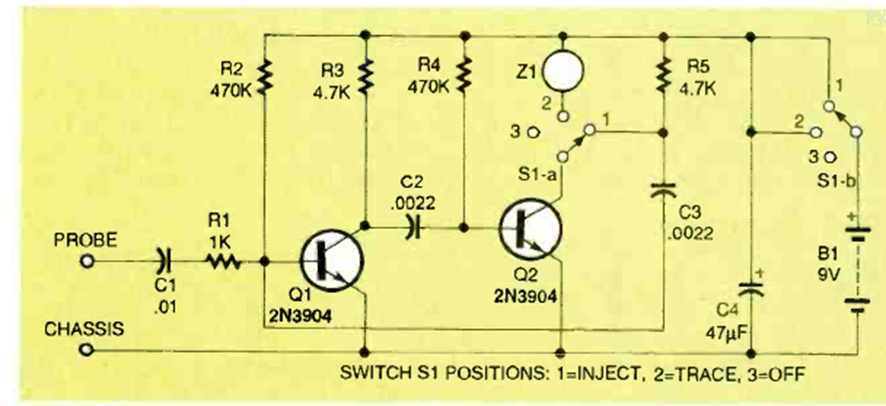

Este circuito funciona tanto como inyector como seguidor de señal. Lo encontramos en la revista Electronics Now de mayo de 1994. Se supone que los auriculares Z1 son de alta impedancia.




| Clique na imagem para ampliar |
