Multivibrador versátil astable (CIR25935S)

Written by: Newton C. Braga
Category: Banco de circuitos

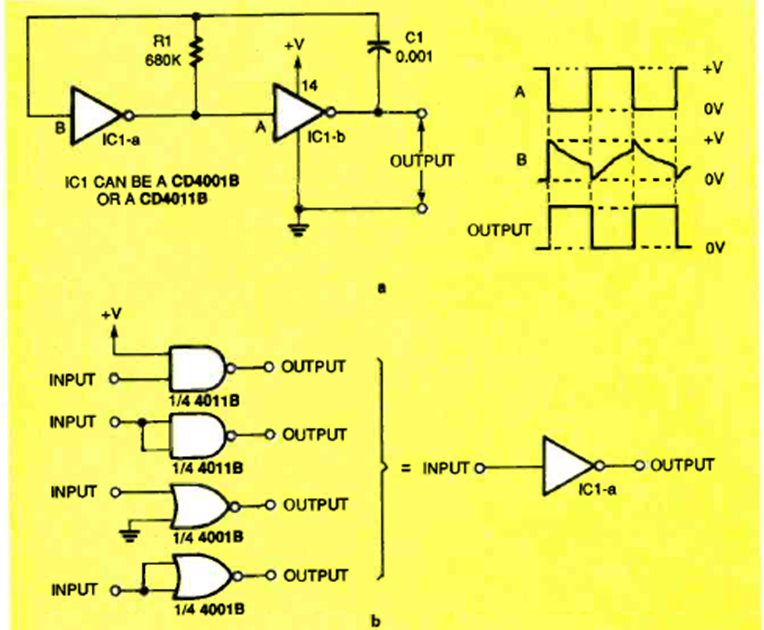

Este circuito, que se puede diseñar con varias puertas CMOS, fue encontrado en la edición de marzo de 1996 de la revista Electronics Now. El circuito tiene su frecuencia base determinada por R1 y C1.




| Clique na imagem para ampliar |
