Control para termistor (CIR25045S)

Written by: Newton C. Braga
Category: Banco de circuitos

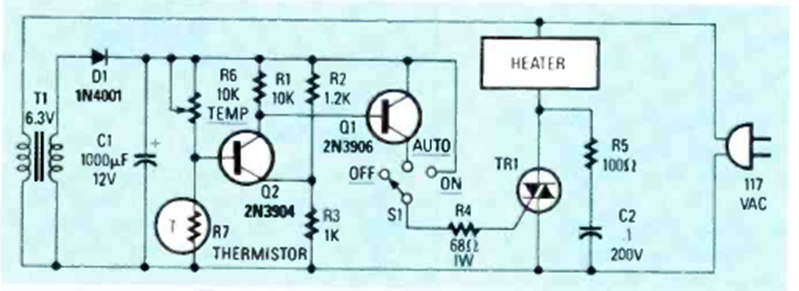

Este circuito se obtuvo de la revista Radio Electronics de octubre de 1987. El circuito utiliza un triac para generar la corriente del elemento calefactor. Los transistores son de propósito general.




| Clique na imagem para ampliar |
