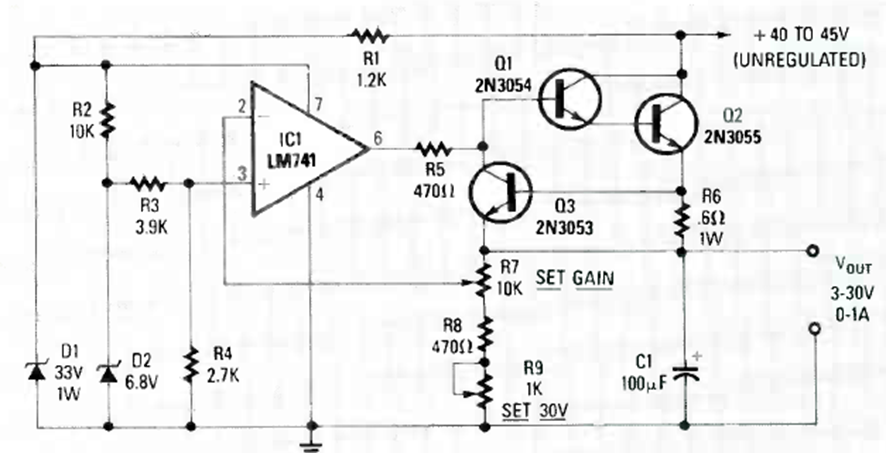

Fuente de alimentación protegida de 0 a 30 V 1 A (CIR25258S)

Esta fuente se encontró en la edición de septiembre de 1989 de la revista Radio Electronics. El 2N3055 debe estar equipado con un disipador de calor.

| Clique na imagem para ampliar |
