Comunicador óptico-receptor (CIR25562S)

Written by: Newton C. Braga
Category: Banco de circuitos

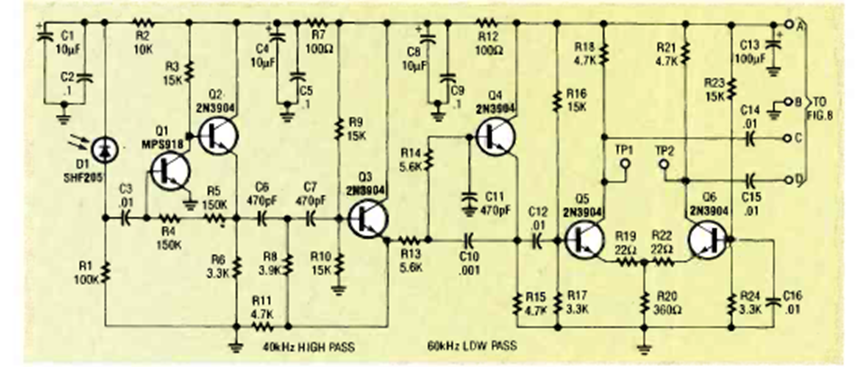

Este es el receptor del circuito anterior que encontramos en la revista Radio Electronics de diciembre de 1992. El sensor es un fotodiodo que debe tener características ópticas como lentes.




| Clique na imagem para ampliar |
