Generador de impulsos para disparo universal 555 (CIR25528S)

Written by: Newton C. Braga
Category: Banco de circuitos

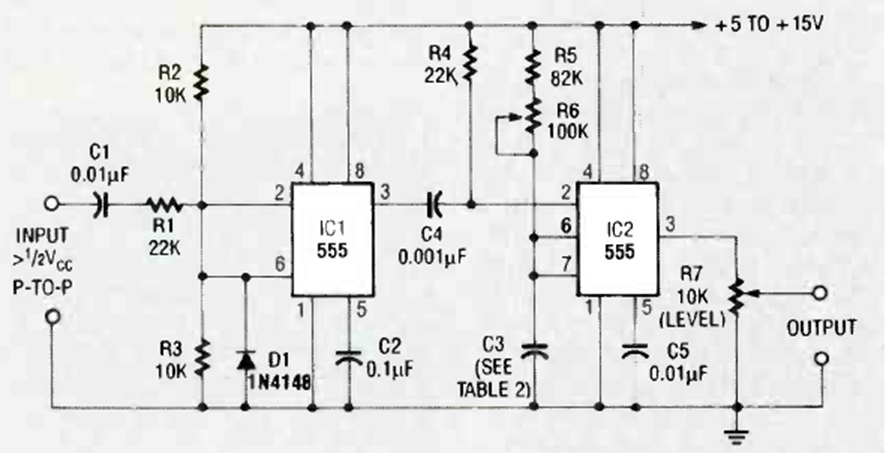

Encontramos este circuito en la revista Radio Electronics de septiembre de 1992. Puede activarse con cualquier señal superior a ½ Vcc, donde Vcc es la tensión de alimentación.




| Clique na imagem para ampliar |
