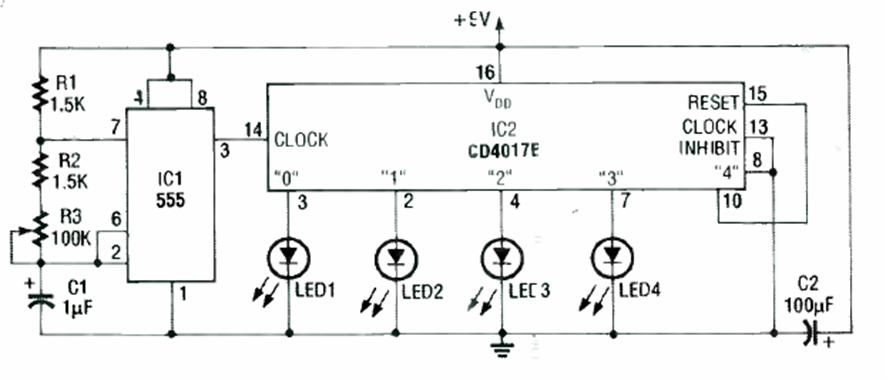

Este circuito fue obtenido de la edición de febrero de 1992 de la revista Radio Electronics. En él, una barra de 4 LED parpadea continuamente a una velocidad dada por C1 y el ajuste de R3.
