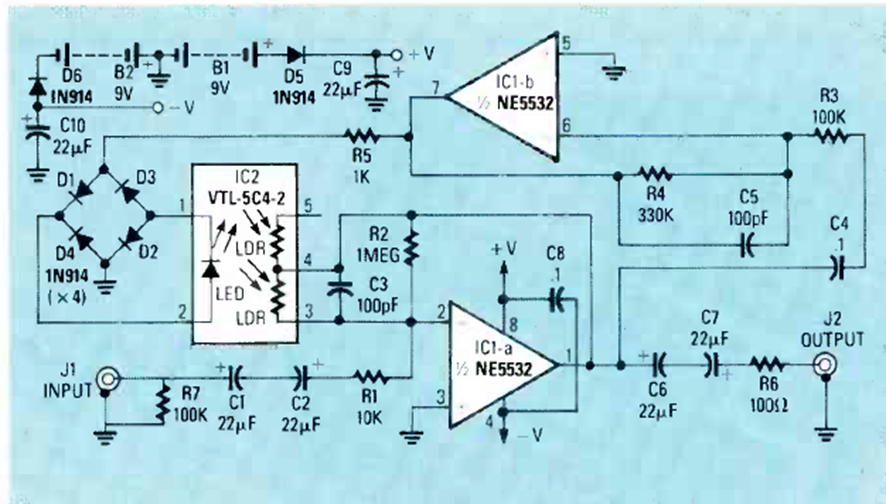

Este circuito para señales de audio se encontró en la edición de marzo de 1990 de la revista Radio Electronics. El circuito utiliza un optoacoplador diferente que se puede reemplazar por uno equivalente.
