Control de motor uA7391 (CIR26172S)

Written by: Newton C. Braga
Category: Banco de circuitos

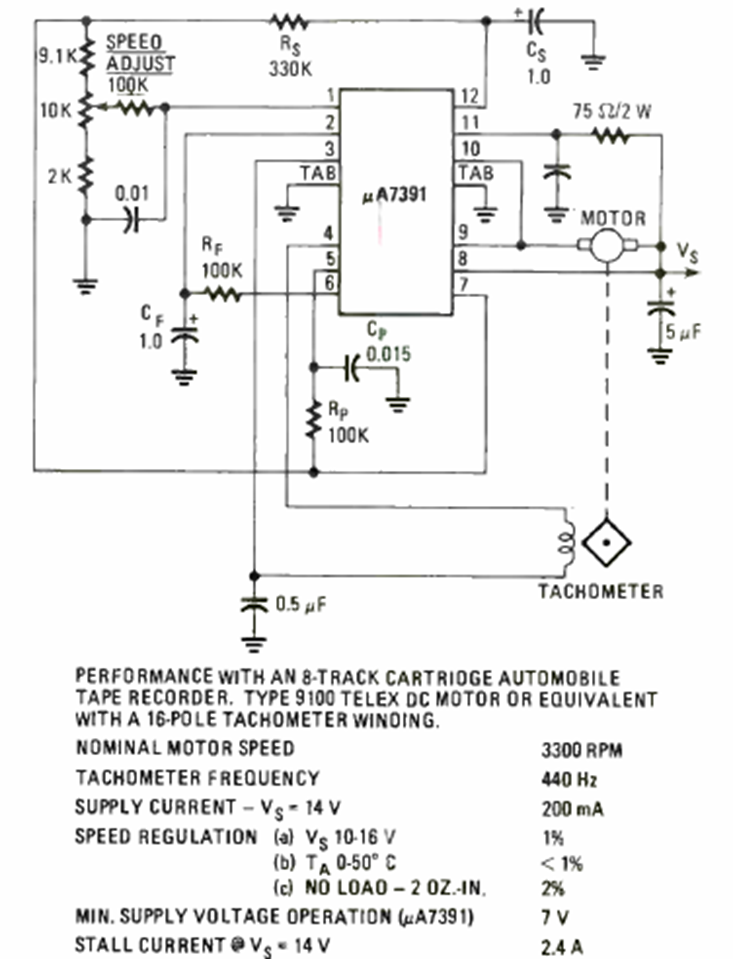

Este control de velocidad de motor con sensor de tacómetro se encontró en los Radio Experimenter Special Projects de 1993. La corriente máxima es de 2,4 A.




| Clique na imagem para ampliar |
