Circuito dual de sobretemperatura y subtemperatura (CIR26125S)

Written by: Newton C. Braga
Category: Banco de circuitos

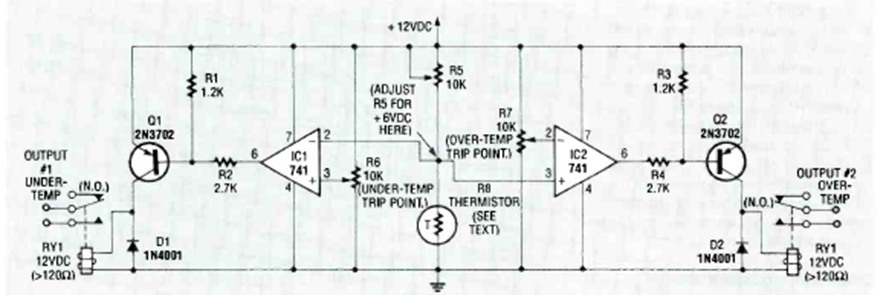

Encontramos este circuito que utiliza un termistor como sensor en el Radio Electronics Experimenter Handbook de 1991. El circuito acciona relés independientes y se alimenta mediante tensión de acuerdo con los relés.






| Clique na imagem para ampliar |
