Fuente de alimentación regulada de 5 V con 5 A (CIR25398S)

Written by: Newton C. Braga
Category: Banco de circuitos

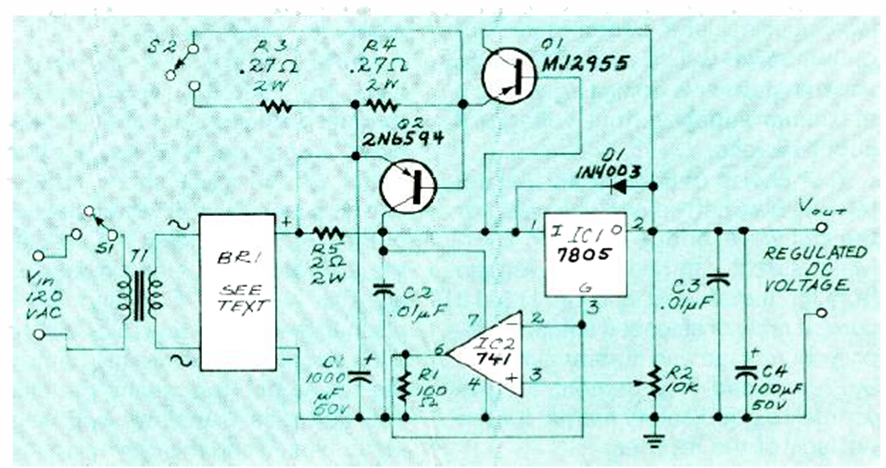

Encontramos este circuito en la edición de marzo de 1991 de la revista Radio Electronics. El circuito integrado y el transistor de potencia deben estar equipados con disipadores de calor.




| Clique na imagem para ampliar |
