Relé de retardo de tiempo 4001 (CIR25758S)

Written by: Newton C. Braga
Category: Banco de circuitos

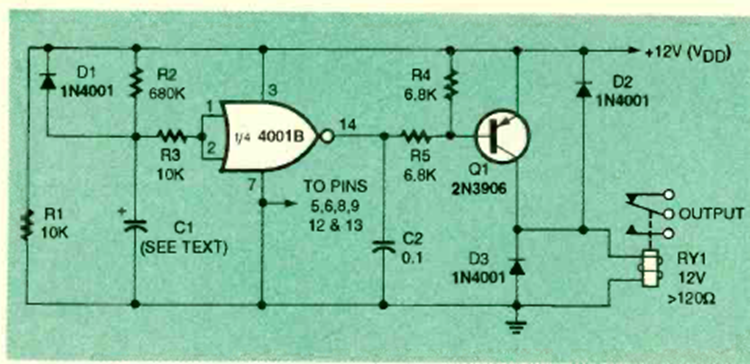

Este circuito fue encontrado en la edición de julio de 1994 de la revista Electronics Now. El relé puede tener una clasificación de hasta 12 V y 100 mA. El transistor es de propósito general.




| Clique na imagem para ampliar |
