Micro FM estéreo integrado (CIR25263S)

Written by: Newton C. Braga
Category: Banco de circuitos

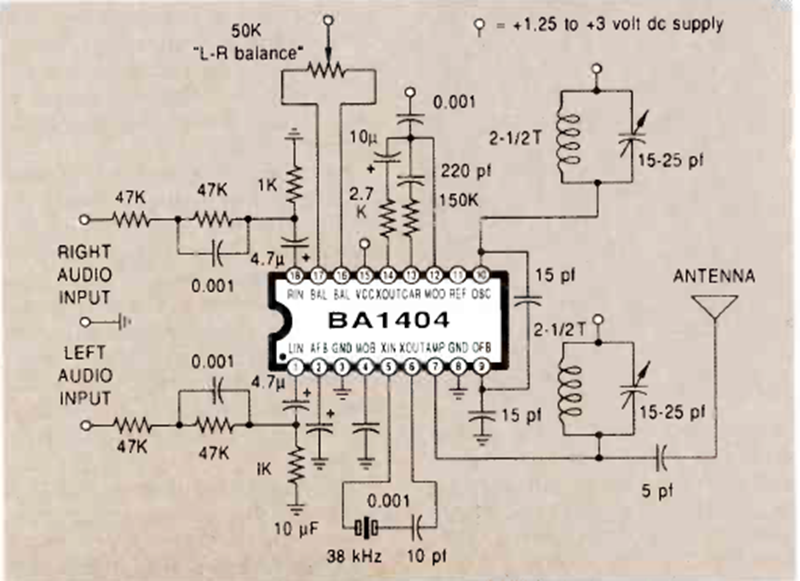

Utilizando un circuito integrado BA1404, este pequeño transmisor estéreo de FM fue encontrado en una revista de Radio Electronics de octubre de 1989. Las bobinas están indicadas.




| Clique na imagem para ampliar |
