Convertidor triangular a sinusoidal XR2208 (CIR24507S)

Written by: Newton C. Braga
Category: Banco de circuitos

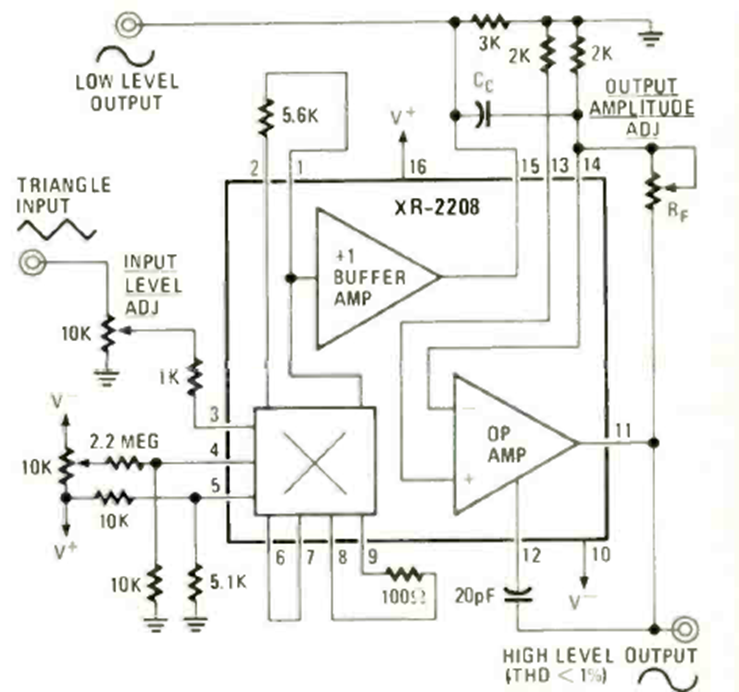

Este circuito para frecuencias de hasta unas pocas decenas de megahercios se encontró en la revista Radio Electronics de abril de 1978. La fuente de alimentación debe ser simétrica.




| Clique na imagem para ampliar |
