Microamperímetro CA3018 (CIR24056S)

Written by: Newton C. Braga
Category: Banco de circuitos

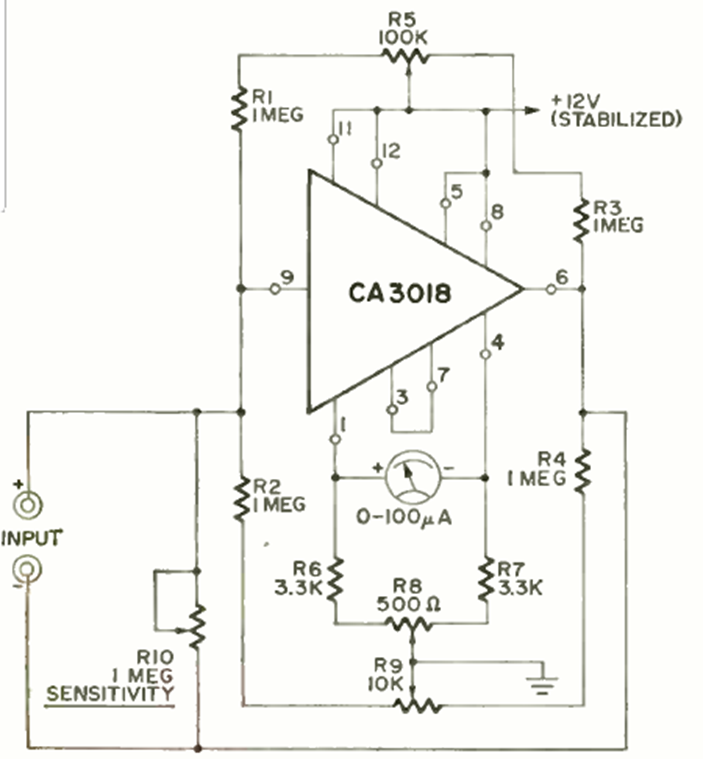

Utilizando un circuito integrado RCA, este amplificador de instrumentación se encontró en una revista de Radio Electronics de noviembre de 1970. El instrumento tiene una escala completa de 100 uA.




| Clique na imagem para ampliar |
