Ojos de robot (CIR24905S)

Written by: Newton C. Braga
Category: Banco de circuitos

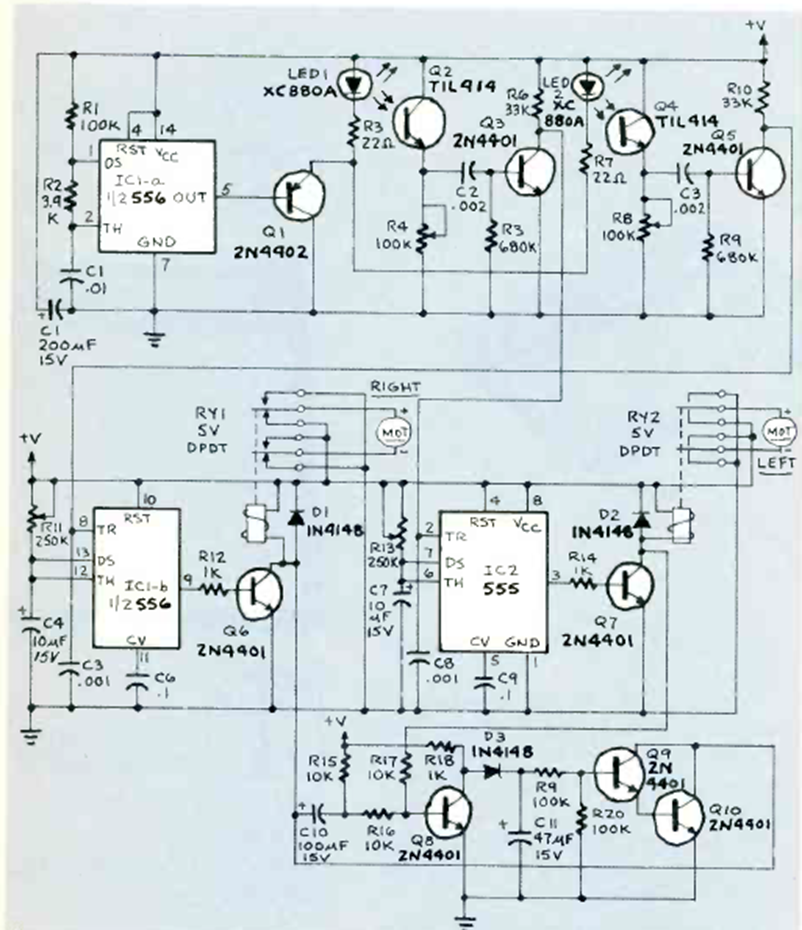

Este circuito de sensor óptico para robot se encontró en la revista Radio Electronics de marzo de 1986. Controla dos motores según señales de sensores ópticos o acopladores.




| Clique na imagem para ampliar |
