Circuito de visualización hexadecimal (CIR24883S)

Written by: Newton C. Braga
Category: Banco de circuitos

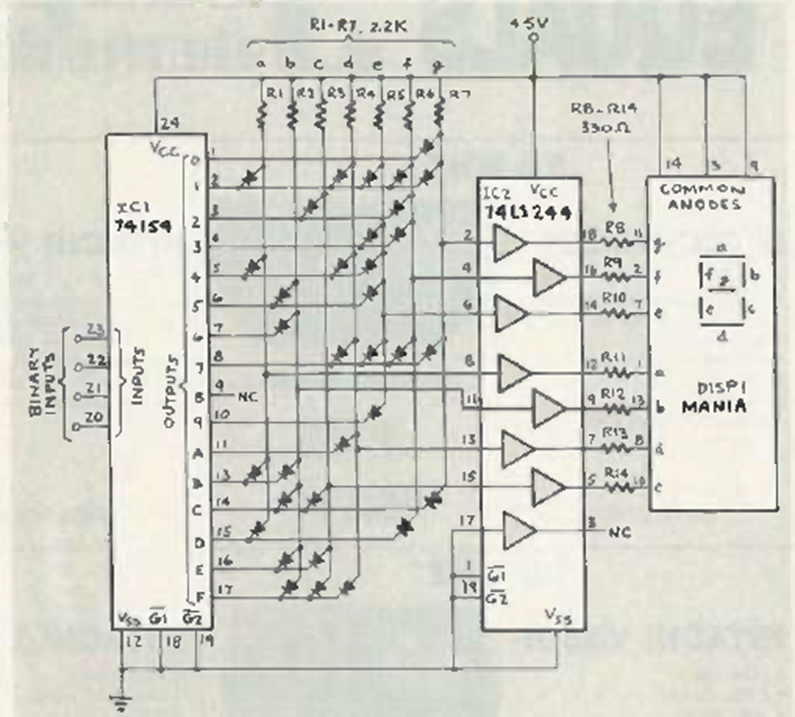

Este circuito lo encontramos en la revista Radio Electronics de noviembre de 1985. Utiliza tecnología TTL y tiene sus entradas en binario. El circuito debe alimentarse con 5 V.
