Sirena de alarma 4001 (CIR24319S)

Written by: Newton C. Braga
Category: Banco de circuitos

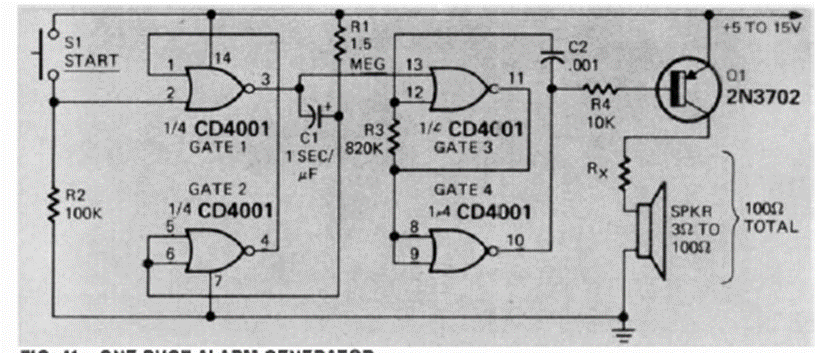

Esta sirena de alarma de dos tonos fue encontrada en la revista Radio Electronics de enero de 1975. Se puede cambiar el transistor de potencia y con él Rx que tiene valores de 10 a 47 ohms.




| Clique na imagem para ampliar |
