Lanzamiento de moneda (CIR24214S)

Details: Written by: Newton C. Braga; Category: Banco de circuitos

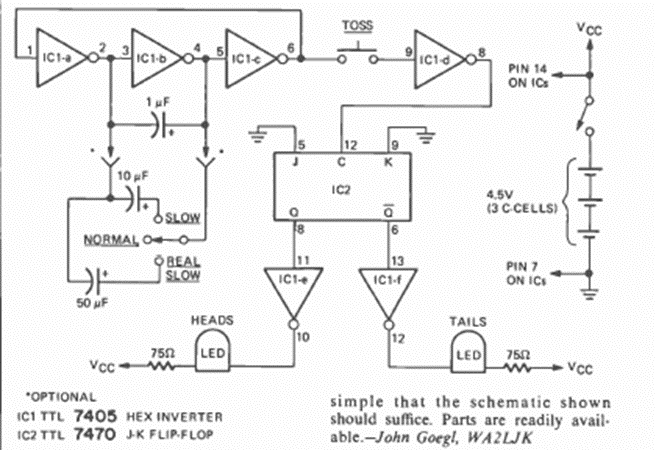

Este circuito de lanzamiento de moneda TTL se encontró en la revista Radio Electronics de julio de 1973. Los LED son tipos de la época. Observe la representación simbólica de este componente.

| Clique na imagem para ampliar |
