Encendido por descarga capacitiva avanzada (CIR24146S)

Written by: Newton C. Braga
Category: Banco de circuitos

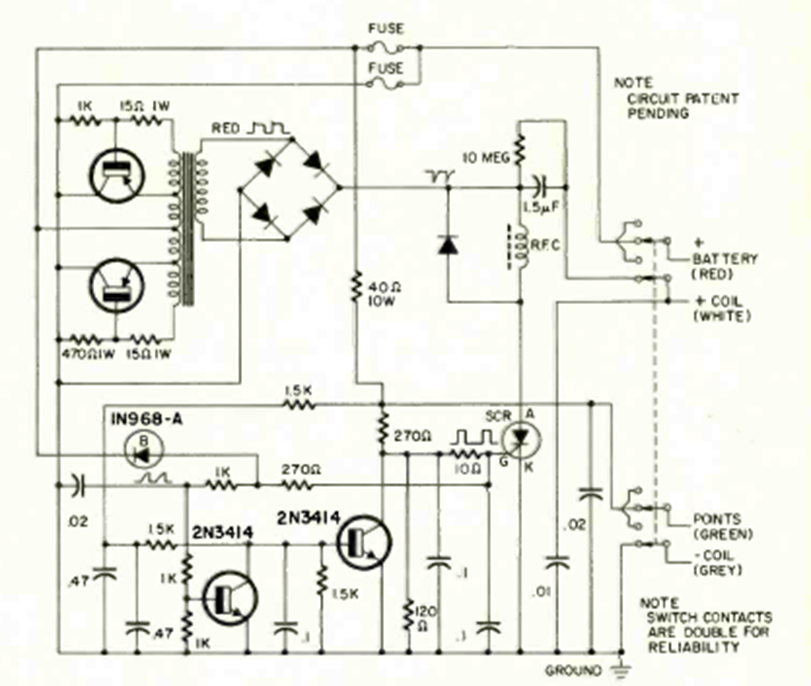

Este es un circuito mejorado de la versión anterior que también se encuentra en la revista Radio Electronics de abril de 1972. Los transistores de potencia deben estar equipados con radiadores de calor.




| Clique na imagem para ampliar |
