Videojuego (CIR24514S)

Written by: Newton C. Braga
Category: Banco de circuitos

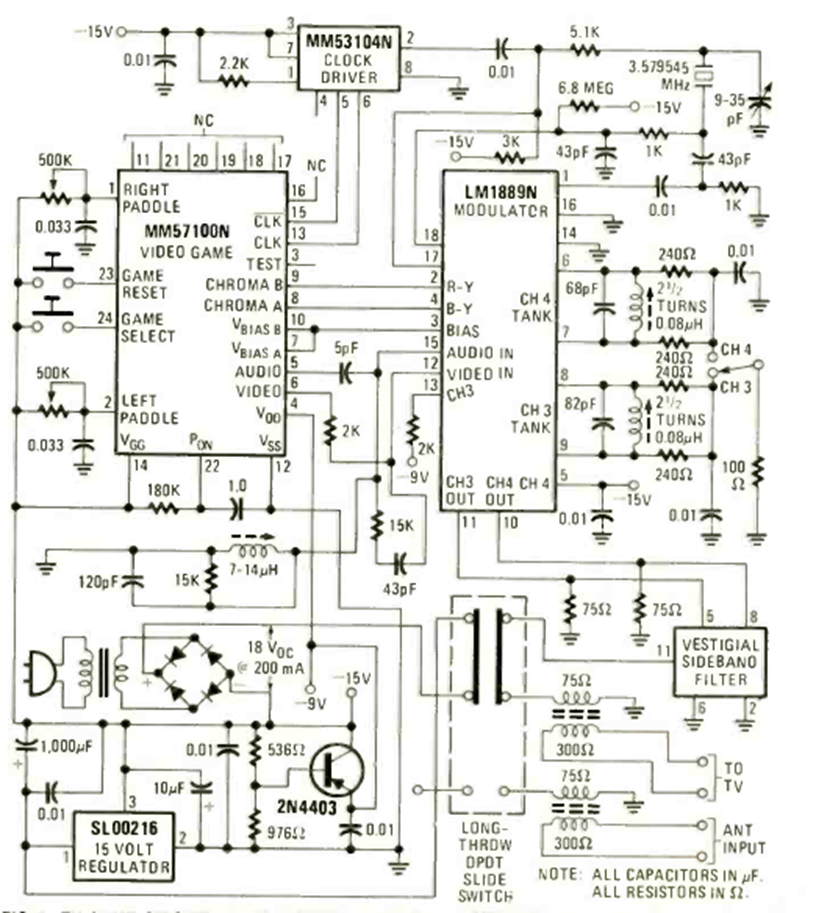

Este circuito completo de videojuego fue encontrado en la revista Radio Electronics de mayo de 1978. El circuito incluye la fuente de alimentación y está basado en el MM5710N.




| Clique na imagem para ampliar |
