Termostato (CIR24597S)

Written by: Newton C. Braga
Category: Banco de circuitos

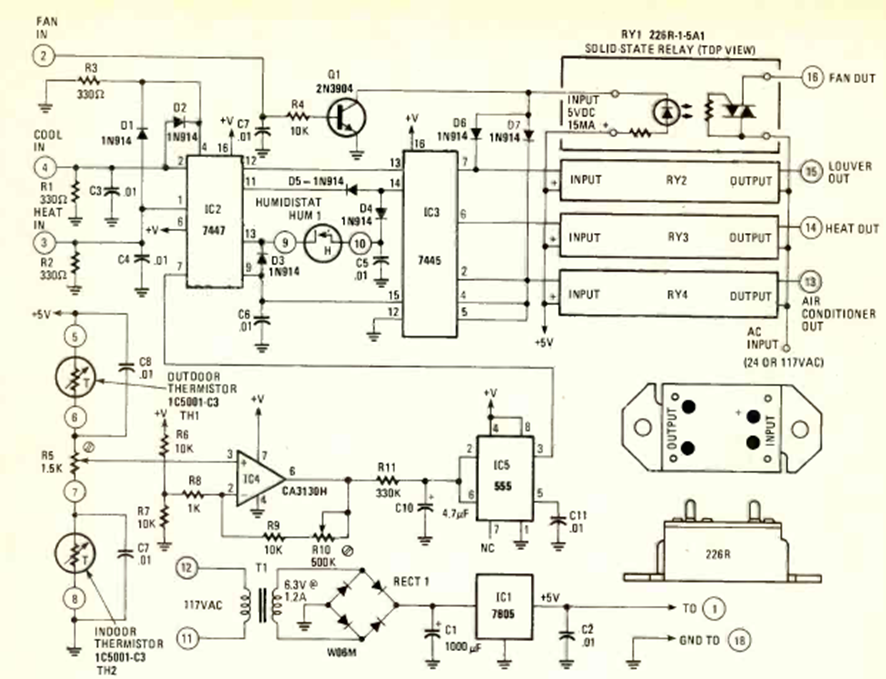

Encontramos este circuito de termostato múltiple en la revista Radio Electronics de julio de 1980. Utiliza opto-triacs en el control de potencia y opera en la red de 117 VCA.




| Clique na imagem para ampliar |
