Inyector de señal (CIR24173S)

Written by: Newton C. Braga
Category: Banco de circuitos

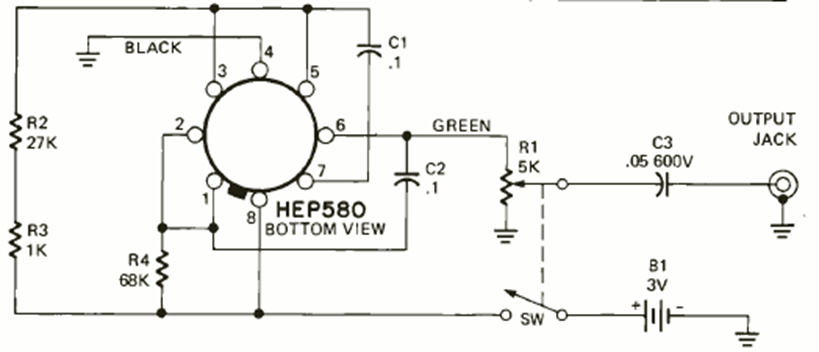

Encontrado en la revista Radio Electronics de septiembre de 1972, este inyector de señal está basado en el HEP580. El circuito está alimentado por dos baterías y tiene una frecuencia dada básicamente por C1.




| Clique na imagem para ampliar |
