Amplificador de 5W con control de tono (CIR24803S)

Written by: Newton C. Braga
Category: Banco de circuitos

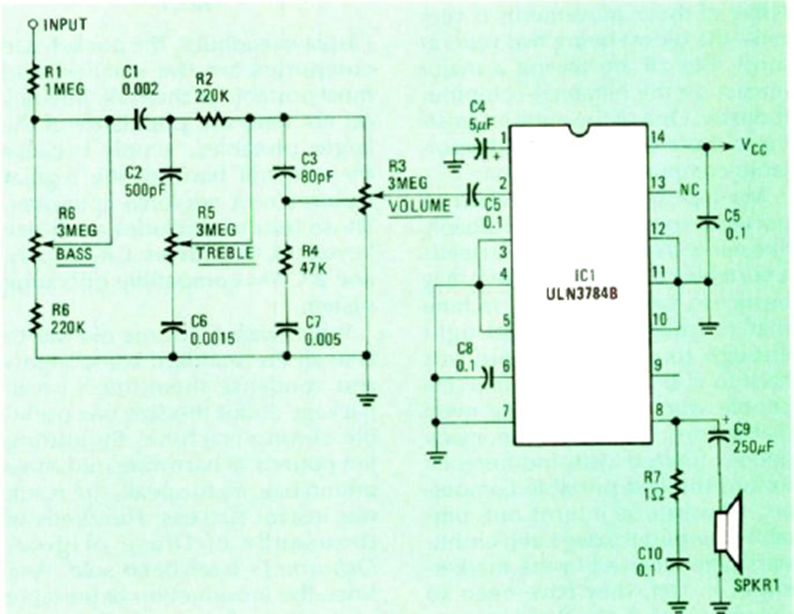

Este circuito con el ULN3784B apareció en la revista Radio Electronics en octubre de 1984. Normalmente, la energía se puede suministrar con tensiones de 9 a 24 V.




| Clique na imagem para ampliar |
