Fuente simple de 6 o 9 V (CIR24274S)

Written by: Newton C. Braga
Category: Banco de circuitos

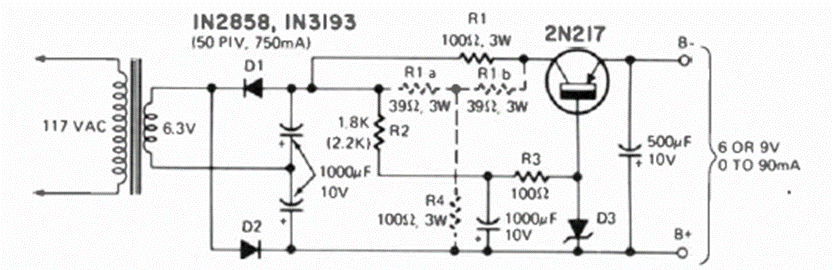

Este circuito de 1 transistor para corrientes de hasta 50 mA se encontró en la revista Radio Electronics de agosto de 1974. El transformador es de 50 a 200 mA.




| Clique na imagem para ampliar |
