Decodificador decimal para mando a distancia (CIR24783S)

Written by: Newton C. Braga
Category: Banco de circuitos

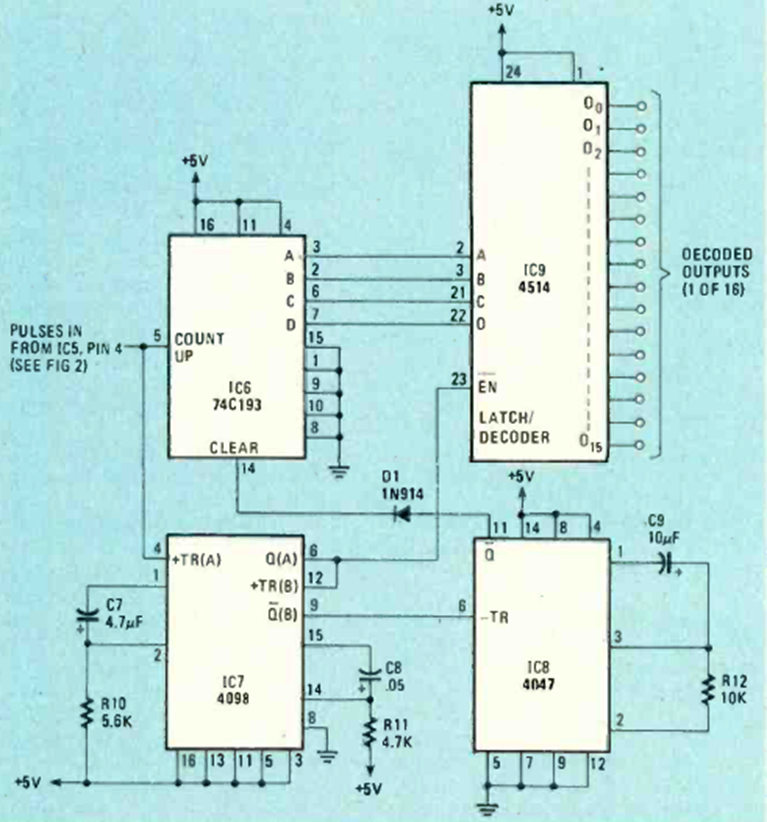

Para trabajar con los circuitos anteriores, este decodificador proporciona una salida1 de 10. El circuito es de una Radio Electrónica de agosto de 1984. Ver los circuitos anteriores.




| Clique na imagem para ampliar |
