Máquina tragamonedas (CIR24553S)

Written by: Newton C. Braga
Category: Banco de circuitos

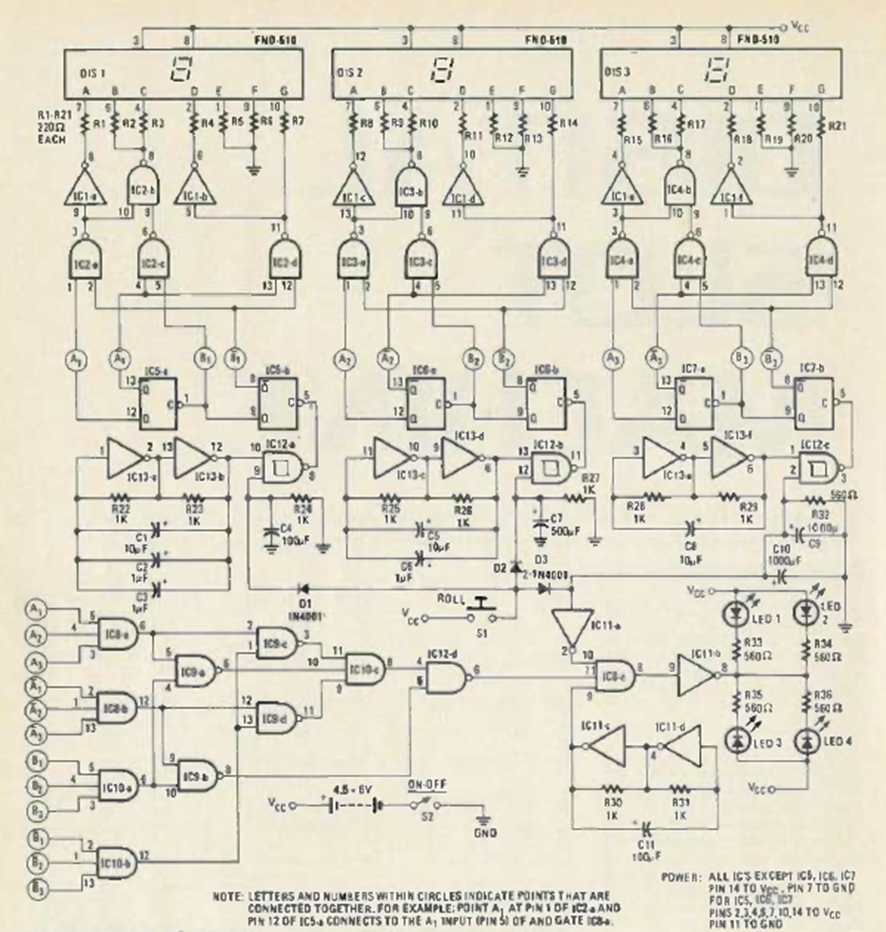

Este circuito fue encontrado en la revista Radio Electronics de enero de 1980. Es una “máquina tragamonedas” digital que utiliza circuitos lógicos comunes. Incluso hoy en día se puede montar fácilmente.




| Clique na imagem para ampliar |
